スガツネ工業/ランプ HG-JV65-S型 ソフトクローズヒンジ 横開き用

スガツネ工業/ランプ HG-JV65-S型 ソフトクローズヒンジ 横開き用

商品管理番号 lamp_hgjv65s
生産地 スガツネ工業株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

色:ブラック

品番
61141-00011189
カタログ価格
2,750円
出荷日(納期)
2～3営業日
販売単位
1個単位
メーカー型番
HG-JV65-S-BL
HG-JV65-S型 ソフトクローズヒンジ 横開き用 ブラック
HG-JV65-S-BL
販売価格
（単価 × 入数）
2,200円(税込2,420円)
（2,200円 × 1個）
注文数
自社出荷/通常便

色:ライトグレー

品番
61141-00011190
カタログ価格
2,750円
出荷日(納期)
2～3営業日
販売単位
1個単位
メーカー型番
HG-JV65-S-LGR
HG-JV65-S型 ソフトクローズヒンジ 横開き用 ライトグレー
HG-JV65-S-LGR
販売価格
（単価 × 入数）
2,200円(税込2,420円)
（2,200円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

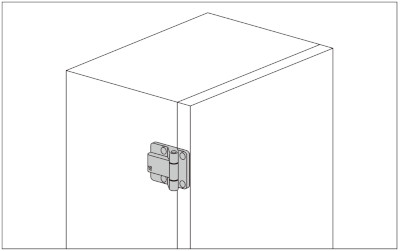

【取付例】

スガツネ工業/ランプ HG-JV65-S型 ソフトクローズヒンジ 横開き用 取付例

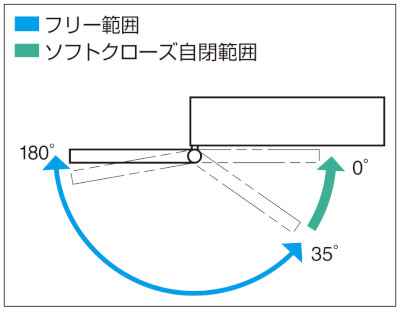

【可動範囲】

スガツネ工業/ランプ HG-JV65-S型 ソフトクローズヒンジ 横開き用 可動範囲

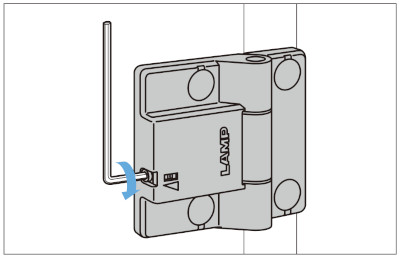

【扉の閉じ速度の調整】

スガツネ工業/ランプ HG-JV65-S型 ソフトクローズヒンジ 横開き用 扉の閉じ速度調整

六角棒スパナ(呼び2.5)で扉の閉じ速度を調整できます。


【カバー取り外し時】

スガツネ工業/ランプ HG-JV65-S型 ソフトクローズヒンジ 横開き用 カバー取り外し時

ねじ部を隠し、意匠性を損ないません。

HG-JV65-S型 ソフトクローズヒンジ 横開き用

  • 横開き扉用のソフトクローズ機能付き一軸ヒンジです。
  • 六角棒スパナで扉の閉じ速度を調整できます。
  • 引き込み機能により、扉をゆっくり引き込みます。

【推奨ねじ】

  • M5バインド小ねじ
  • M6なべ小ねじ
  • M6ボタンボルト

【付属品】

  • ねじカバー

【注意】

  • 可動範囲以上に開閉しないよう筐体に別途ストッパーを設けてください。

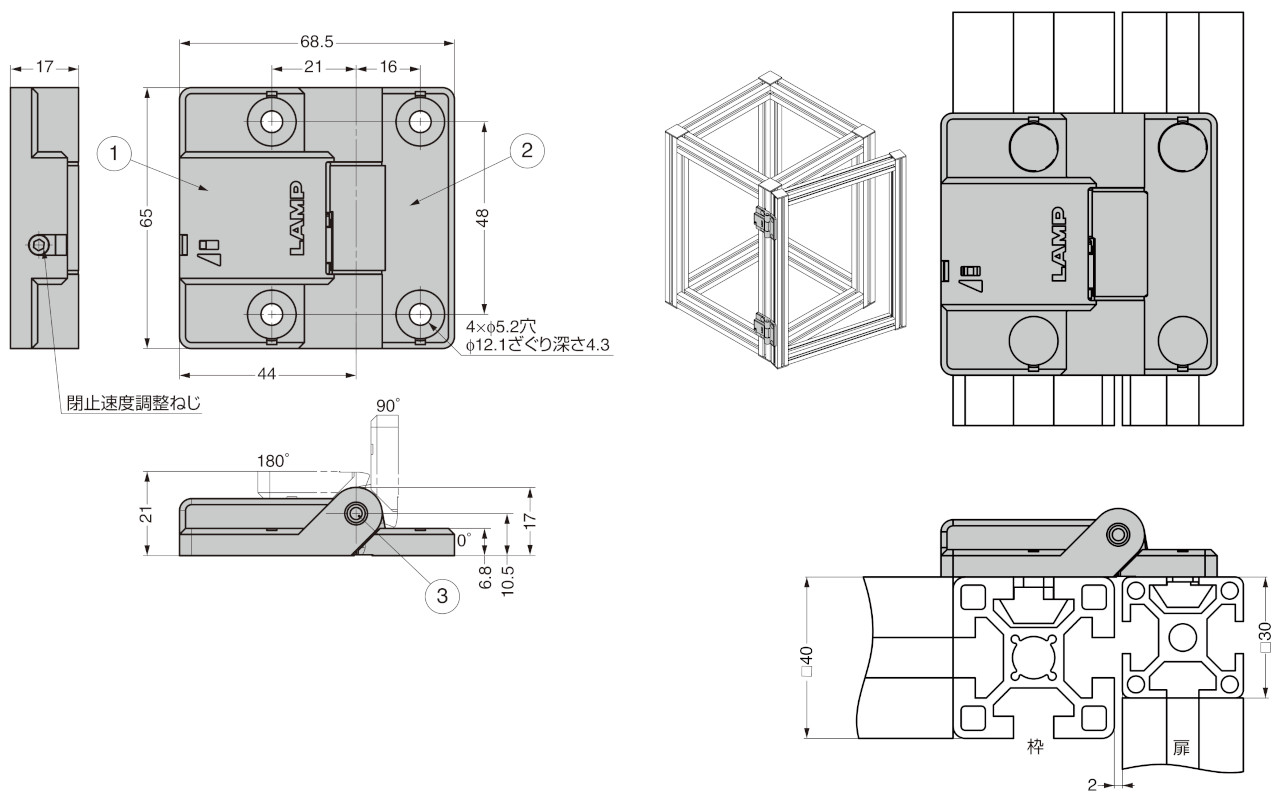

スガツネ工業/ランプ HG-JV65-S型 ソフトクローズヒンジ 横開き用 寸法図

No. 部品名 材料 仕上/色
① 本体A ポリアミド（PA） ブラック、ライトグレー
② 本体B
③ 軸 鋼 ニッケルめっき
- ねじカバー エラストマー（PE） ブラック、ライトグレー
品番 色 適応扉幅mm 適応扉高さmm 扉質量hg/2個 扉質量kg/3個 質量g
HG-JV65-S-BL ブラック 700以下 2400以下 1.0～7.0 7.0～12.0 85
HG-JV65-S-LGR ライトグレー
