スガツネ工業/ランプ パワーアシストヒンジ　HG-PA230型　内側付け

スガツネ工業/ランプ パワーアシストヒンジ　HG-PA230型　内側付け

商品管理番号 HG-PA230
生産地 スガツネ工業株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

品番（トルク）：HG-PA230-15

品番
HG-PA230-15/170-025-671/
カタログ価格
13,300円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010810
販売価格
（単価 × 入数）
10,640円(税込11,704円)
（10,640円 × 1個）
注文数
自社出荷/通常便

品番（トルク）：HG-PA230-20

品番
HG-PA230-20/170-025-672/
カタログ価格
13,600円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010811
販売価格
（単価 × 入数）
10,880円(税込11,968円)
（10,880円 × 1個）
注文数
自社出荷/通常便

品番（トルク）：HG-PA230-25

品番
HG-PA230-25/170-025-673/
カタログ価格
13,800円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010812
販売価格
（単価 × 入数）
11,040円(税込12,144円)
（11,040円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
 ■用　途　　医療機器、分析機器、半導体装置など

■特　長
●スプリングの反力により、重い上蓋を軽く持ち上げられます。
●ダンパーにより、上蓋を閉める際に手を離しても、ゆっくりと閉まり安全です。
●トルクは調整ねじを回すことで調整できます（±5％）。
●開き角度を55°、または80°に規制できます。
●板金への取付専用です。

※以下の表からトルクを確認し、品番（トルク）を選択してからカートへお入れください。
パワーアシストヒンジ　HG-PA230型　内側付け


　バナー　さスガくん
商品の選択にお困りの方は、右のバナーをクリックして必要なトルクをご確認ください。
蓋・扉の寸法や質量などの数値を入力するだけで、トルクを計算できるツールです。


こちらの商品は取寄品ですので、納期までに3～4日程かかります。
メーカー欠品中の場合は納期までに更に数日かかる場合もございます。お急ぎの方はお問い合わせ下さい。
パワーアシストヒンジ　HG-PA200型 外側付け　トルクの計算方法

パワーアシストヒンジ　HG-PA230型　内側付け　サイズ

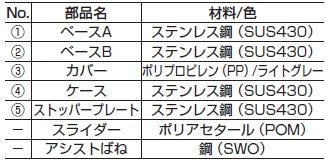

パワーアシストヒンジ　HG-PA230型　内側付け　材質


 ■仕　様　　使用温度：0℃～ 40℃

■注　意
●連続動作（短時間での繰り返し動作）はしないでください。
●上蓋1枚につき2個以上でお使いください。
●ヒンジに偏荷重がかからないようにしてください。
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●開き方向に無理な力を加えると製品に負荷がかかるため、別途ストッパーをご用意ください。
●屋外で使用しないでください。
●筐体に十分な強度、剛性のあることをご確認のうえ、使用してください。

パワーアシストヒンジ　HG-PA230型　内側付け　ストッパープレートパワーアシストヒンジ　HG-PA230型　内側付け　ストッパープレート



パワーアシストヒンジ　HG-PA200型／230型　機能解説

パワーアシストヒンジ　HG-PA230型　内側付け　可動範囲
パワーアシストヒンジ　HG-PA230型　内側付け　取付図
