ATOM/アトム 連動引戸金具 FG-800 AFDシステム(AFD-1500)仕様

ATOM/アトム 連動引戸金具 FG-800 AFDシステム(AFD-1500)仕様

商品管理番号 atp_fg-800_3hiki
生産地 アトムリビンテック株式会社
注意事項 金物のみの販売となります。扉やドアハンドル等は含まれておりません。 長物商品（Ｌ＝1600mm以上）となり代金引換での対応が行えません。ご注文の際は代金引換以外の決済を方法をお選びください。

■使用金具例

品番 上部レール
AFD-1500		 上部吊り車
AFD-2950-K		 床付ガイド
FG-890		 ガイドピース
FG-880-24		 エンドパーツ
FG-870

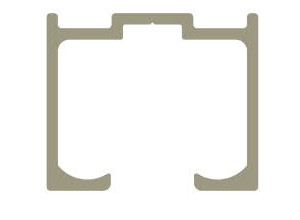

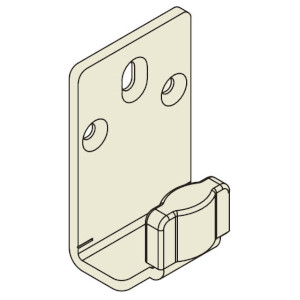

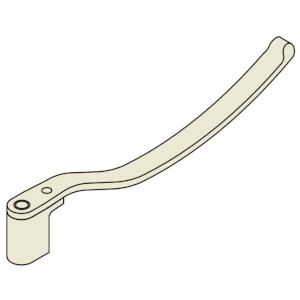

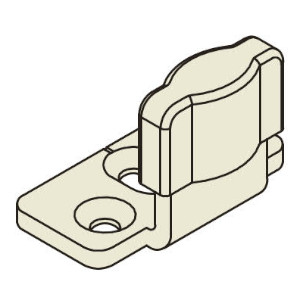

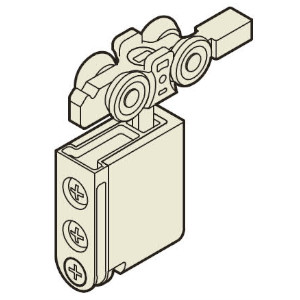

部品詳細 アトム AFD-1500 面付用上部レール サイズ：1820mm/2730mm/3640mm アトム AFD-2950-K アトム FG-890 床付けガイド アトム FG-880/FG-880-24 ガイドピース アトム FG-870 連動用エンドパーツ

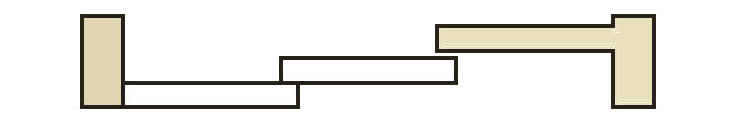

2本引き

引戸の形式 3本引き 		2本 4ヶ 1ヶ 1ヶ 4ヶ

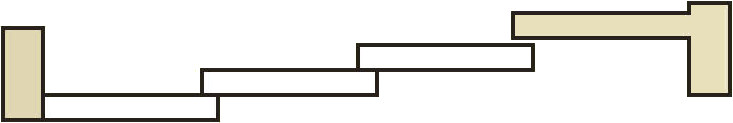

3本引き

引戸の形式 3本引き 		3本 6ヶ 1ヶ 2ヶ 6ヶ
?
連動引戸金具 FG-800 設計ガイド PDF:825KB
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上部レール:1820mm シルバー

品番
61141-00012225
カタログ価格
3,100円
サイズ
201
出荷日(納期)
在庫品
管理コード
AFD-1500/167939/302852
FG-800 上部レール
選択部品
AFD-1500
部品詳細
販売価格
（単価 × 入数）
1,864円(税込2,050.4円)
（1,864円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上部レール:1820mm アンバー

品番
61141-00012222
カタログ価格
3,300円
サイズ
201
出荷日(納期)
在庫品
管理コード
AFD-1500/167942/302853
FG-800 上部レール
選択部品
AFD-1500
部品詳細
販売価格
（単価 × 入数）
1,986円(税込2,184.6円)
（1,986円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上部レール:1820mm ホワイト

品番
61141-00012274
カタログ価格
4,400円
サイズ
201
出荷日(納期)
2～3営業日
管理コード
AFD-1500/070245/
FG-800 上部レール
選択部品
AFD-1500
部品詳細
販売価格
（単価 × 入数）
2,420円(税込2,662円)
（2,420円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上部レール:2730mm シルバー

品番
61141-00012226
カタログ価格
4,650円
サイズ
201
出荷日(納期)
在庫品
管理コード
AFD-1500/167940/302894
FG-800 上部レール
選択部品
AFD-1500
部品詳細
販売価格
（単価 × 入数）
2,793円(税込3,072.3円)
（2,793円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上部レール:2730mm アンバー

品番
61141-00012223
カタログ価格
4,950円
サイズ
201
出荷日(納期)
在庫品
管理コード
AFD-1500/167943/302892
FG-800 上部レール
選択部品
AFD-1500
部品詳細
販売価格
（単価 × 入数）
2,971円(税込3,268.1円)
（2,971円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上部レール:2730mm ホワイト

品番
61141-00012275
カタログ価格
6,600円
サイズ
201
出荷日(納期)
2～3営業日
管理コード
AFD-1500/070246/
FG-800 上部レール
選択部品
AFD-1500
部品詳細
販売価格
（単価 × 入数）
3,630円(税込3,993円)
（3,630円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上部レール:3640mm シルバー

品番
61141-00012227
カタログ価格
6,200円
サイズ
201
出荷日(納期)
在庫品
管理コード
AFD-1500/167941/302895
FG-800 上部レール
選択部品
AFD-1500
部品詳細
販売価格
（単価 × 入数）
3,721円(税込4,093.1円)
（3,721円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上部レール:3640mm アンバー

品番
61141-00012224
カタログ価格
6,600円
サイズ
201
出荷日(納期)
在庫品
管理コード
AFD-1500/167944/302893
FG-800 上部レール
選択部品
AFD-1500
部品詳細
販売価格
（単価 × 入数）
3,964円(税込4,360.4円)
（3,964円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上部レール:3640mm ホワイト

品番
61141-00012276
カタログ価格
8,800円
サイズ
201
出荷日(納期)
2～3営業日
管理コード
AFD-1500/070247/
FG-800 上部レール
選択部品
AFD-1500
部品詳細
販売価格
（単価 × 入数）
4,840円(税込5,324円)
（4,840円 × 1本）
注文数
自社出荷/通常便

上下前後調整付き吊り車 仕上げ:茶

品番
61141-00001900
カタログ価格
2,700円
出荷日(納期)
在庫品
管理コード
AFD-2950-K/255891/308267
FG-800 上部レール
選択部品
AFD-2950-K
部品詳細
販売価格
（単価 × 入数）
1,261円(税込1,387.1円)
（1,261円 × 1個）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上下前後調整付き吊り車 仕上げ:白

品番
61141-00001899
カタログ価格
2,800円
サイズ
201
出荷日(納期)
在庫品
管理コード
AFD-2950-K/255892/308268
FG-800 上部レール
選択部品
AFD-2950-K
部品詳細
販売価格
（単価 × 入数）
1,686円(税込1,854.6円)
（1,686円 × 1個）
注文数
自社出荷/通常便

床付ガイド

品番
61141-00001938
カタログ価格
600円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FG-890/070212/303783
FG-890 床付けガイド
必須部品
FG-890
部品詳細
販売価格
（単価 × 入数）
283円(税込311.3円)
（283円 × 1個）
注文数
自社出荷/通常便

ガイドピース 対応戸厚:30mm

品番
61141-00001936
カタログ価格
700円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FG-880/070213/308057
FG-880 ガイドピース
選択部品
FG-880
部品詳細
販売価格
（単価 × 入数）
328円(税込360.8円)
（328円 × 1個）
注文数
自社出荷/通常便

ガイドピース 対応戸厚:30・33・36mm

品番
61141-00001937
カタログ価格
700円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FG-880-24/200298/307305
FG-880-24 ガイドピース
選択部品
FG-880-24
部品詳細
販売価格
（単価 × 入数）
328円(税込360.8円)
（328円 × 1個）
注文数
自社出荷/通常便

エンドパーツ

品番
61141-00001935
カタログ価格
790円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FG-870/070214/307928
FG-870 エンドパーツ
必須部品
FG-870
部品詳細
販売価格
（単価 × 入数）
372円(税込409.2円)
（372円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
使用条件
一般住宅屋内用木製引戸（浴室には使用できません）

連動引戸金具 FG-800

  • 連動引戸金具は、1枚の戸を操作すると残りの戸も連動して開閉することができます。
  • 床にレールを使用せずに間仕切ることができます。
  • 3本引きにすると、2本引きの場合より戸を開けた時の開口部を広くとれます。
対応戸厚 30mm（FG-880・FG-880-24を使用）
33mm・36mm（FG-880-24を使用）
戸の重なり代 80mm
対応引戸システム
AFDシステム		 標準：AFD-2950-K
引戸の総質量 30kg以下（引戸1枚）
引戸の幅 400～900mm（引戸1枚）
※最小引戸幅は、使用する上吊引戸システムに準じます。

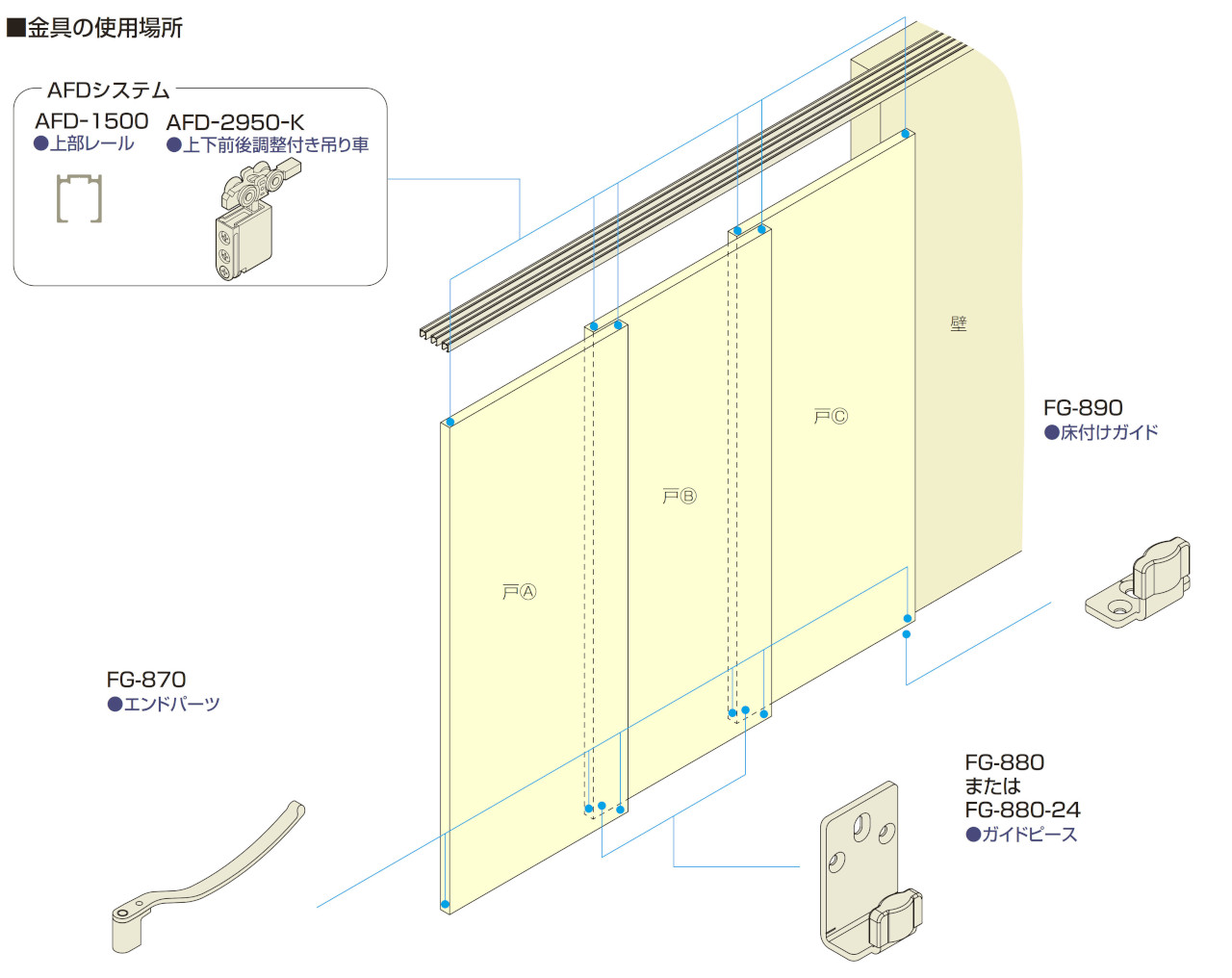

連動引戸金具 FG-800 金具の使用場所
