スガツネ工業/ランプ 4518 3段引スライドレール 45幅 L=200~700mm ※左右1組
商品管理番号 | lamp_sliderail_4518 |
---|---|
生産地 | スガツネ工業株式会社 |
4518 スライドレール
- インナーレールを完全に引き出せる3段引きのスライドレールです。レールを全閉にした時、閉じた状態を保持する簡易的なキャッチ機能付きです。
- レバー操作でインナーレールを取り外せます。脱着レバーは左右兼用です。
【注意】
- インナーレールとアウターレールの組み合わせを変えないでください。

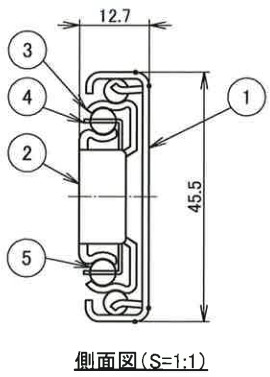

No. | 部品名 | 材料 | 仕上/色 |
---|---|---|---|
① | アウターレール | 鋼 | 光沢クロメート処理 |
② | インナーレール | 鋼 | 光沢クロメート処理 |
③ | 中間レール | 鋼 | 光沢クロメート処理 |
④ | リテーナー | 鋼 | (亜鉛めっき鋼板) |
⑤ | スチールボール | 鋼 | - |
このスライドレールは2本(1セット)単位での販売です。

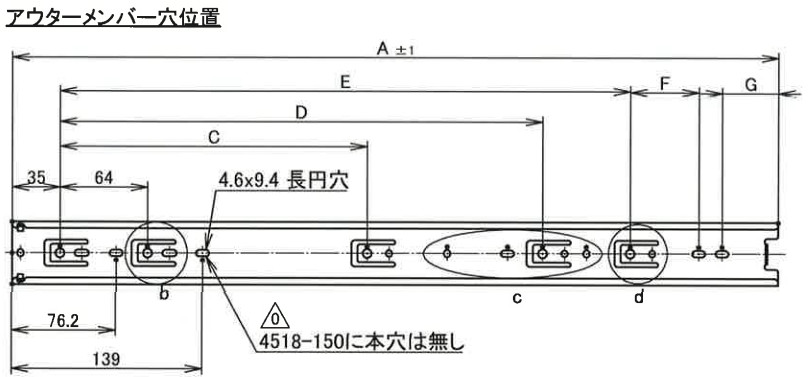

品番 | A | B | C | D | E | F | G | H | I | 耐荷重 N/ペア |
耐荷重 kgf/ペア |
---|---|---|---|---|---|---|---|---|---|---|---|
4518-200 | 200 | 200 | 128 | - | - | - | - | 128 | - | 196 | 20 |
4518-250 | 250 | 250 | 148 | - | - | - | - | 172 | - | 240 | 30 |
4518-300 | 300 | 300 | 224 | - | - | - | - | 64 | 160 | 343 | 35 |
4518-350 | 350 | 350 | 224 | - | - | - | 41 | 96 | 160 | 343 | 35 |
4518-400 | 400 | 400 | 224 | - | 288 | 50 | - | 128 | 160 | 392 | 40 |
4518-450 | 450 | 450 | 224 | 352 | - | - | - | 128 | 224 | 441 | 45 |
4518-500 | 500 | 500 | 224 | 352 | 416 | - | - | 160 | 256 | 392 | 40 |
4518-550 | 550 | 550 | 224 | 352 | 416 | 50 | - | 192 | 256 | 392 | 40 |
4518-600 | 600 | 600 | 224 | 352 | 480 | 50 | - | 224 | 288 | 343 | 35 |
4518-650 | 650 | 650 | 224 | 352 | 544 | 50 | - | 256 | 288 | 343 | 35 |
4518-700 | 700 | 700 | 224 | 352 | 544 | 50 | - | 256 | 320 | 240 | 30 |
