日東工器 オートヒンジ 112S ストップ付 上下組
商品管理番号 | door_koro_den112s1 |
---|---|
生産地 | 日東工器株式会社 |
100シリーズ オートヒンジ ストップ付 112SL/R
- 丁番がドアクローザを兼ねているので、ドアの外観がきれいに仕上がり、シンプルで美しいデザインはあらゆるドアにマッチします。
- 他のドアクローザを使用することが難しいアーチドアや上框が無いドアなどにも使えます。

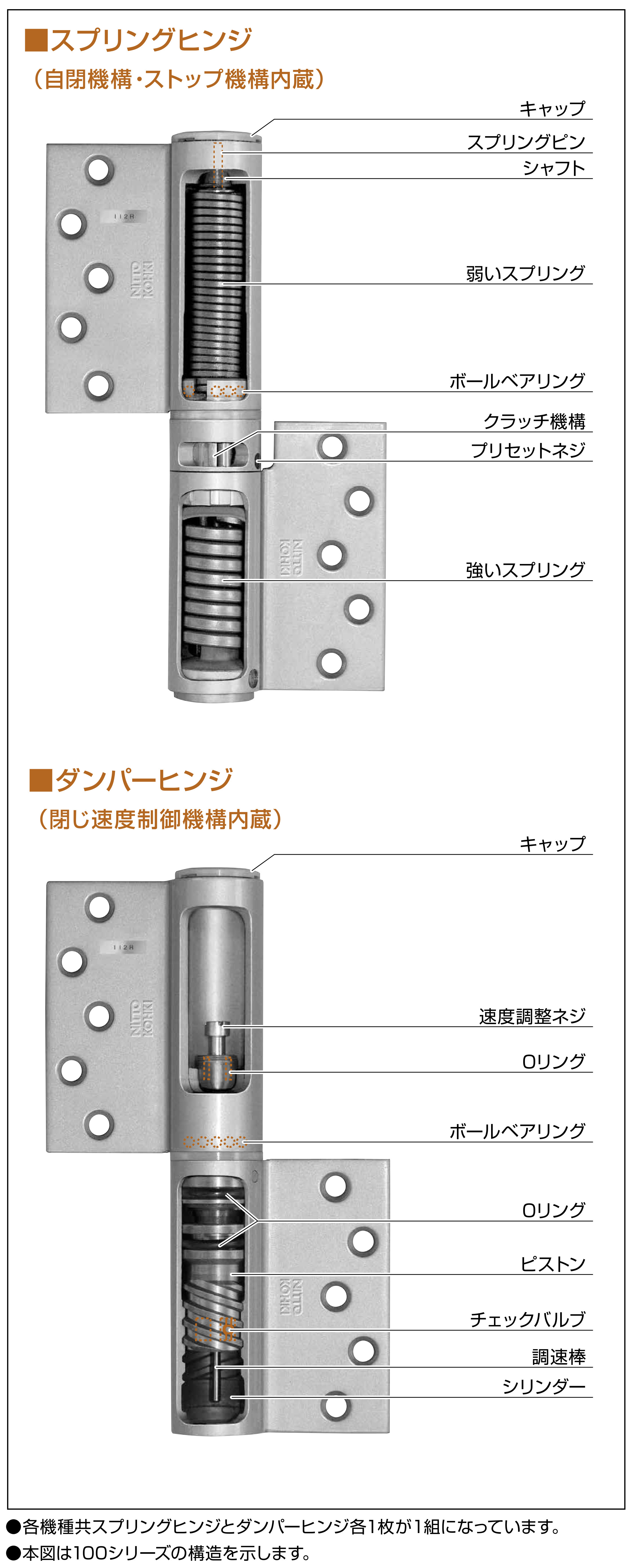

- 強弱2つのスプリングとその切換機構(クラッチ)の使用により、小型ながら十分な閉扉力を持っています。
- 85°および150°の位置でドアの自閉停止ストップメカニズムを内蔵しています。※ストップ機構は開き角度制限付きではありません。
- ドライバー1本で簡単に速度調整ができます。
- 取り付けは普通の丁番と全く同じ。手間がかからず簡単です。

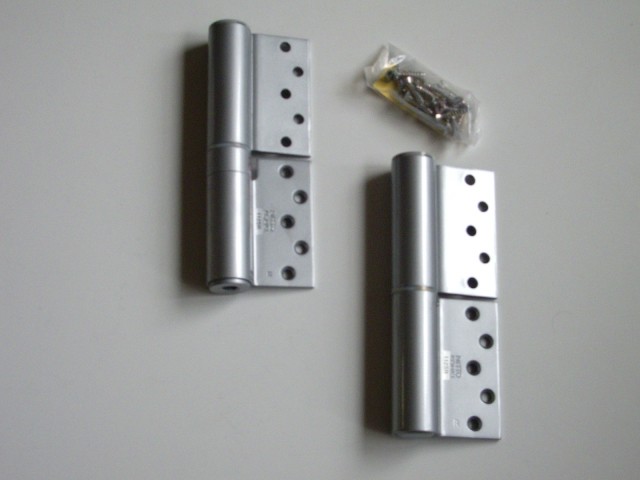

標準セット内容
- スプリングヒンジ
- ダンパーヒンジ
- スプリングピン
- 皿タッピングネジ M5×25 20本
備考
- 表面処理は、メラミン樹脂焼付塗装となります。
- 木製ドア、枠にご使用の際、取付部分の材質は、ラワン以上の堅木をご使用ください。
- 付属の取付専用のタッピンネジは、長さが25mmです。枠の厚さは、25mm以上にしてください。
- 戸先のチリは、必ず5mm以上お取りください。
- 180°以上開かないように、戸当りを必ず設けて下さい。戸当りは、戸先側が当たる様設置してください。
100シリーズ セット方法 PDF:408KB
100シリーズ 取扱説明書 PDF:2.91MB

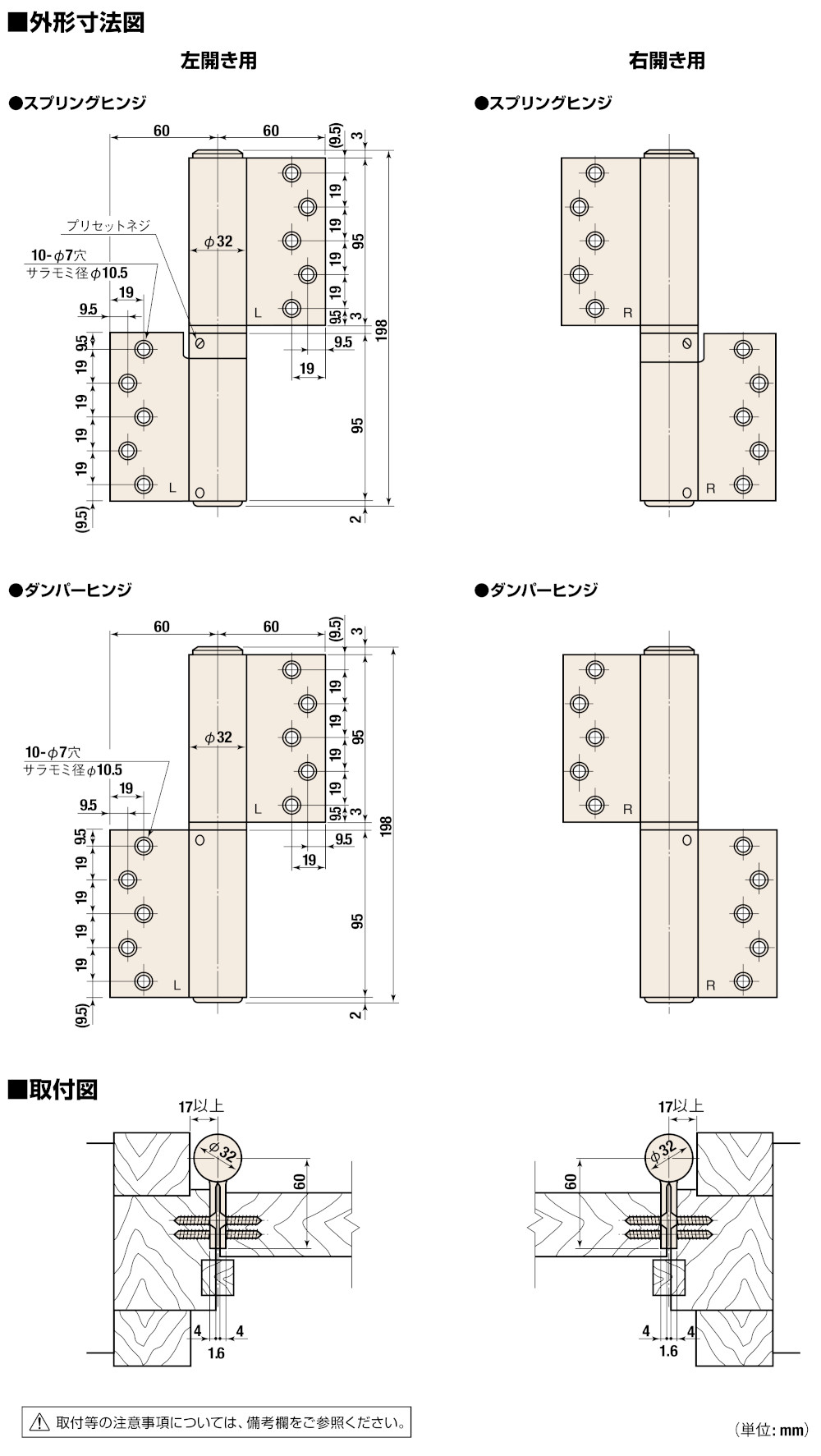

寸法図
適用ドアサイズ | |
---|---|
幅(W) | 900mm以下 |
高さ(H) | 2100mm以下 |
厚み(D) | 30mm以上 |
質量 | 40Kg以下 |

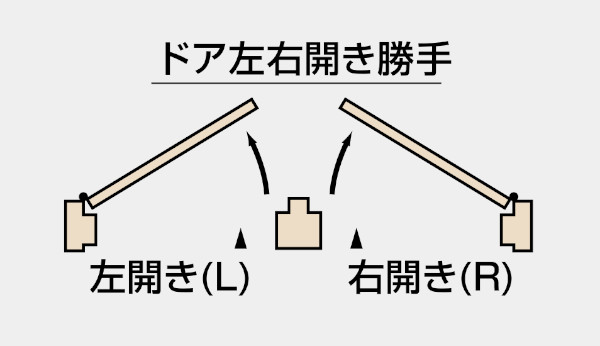

左右開き勝手 | 左開き押し勝手(L) 右開き押し勝手(R) |
ストップ機構 | 85°および150°ストップ機能 |
表面色 | シルバー/ブロンズ |
仕様環境 | 屋内仕様 |
適用ドア材質 | 木製・アルミ製・軽量スチール製 |
適用枠材質 | 木製・アルミ製・軽量スチール製 |
取付穴タイプ | 皿穴 |
本体主要材質 | 鋼板 |
閉じ力[N・m] | 10.0 |
