スガツネ工業/ランプ DPL-OV型 デザインプッシュラッチ
商品管理番号 | lamp_dplov |
---|---|
生産地 | スガツネ工業株式会社 |
【プッシュつまみ・表面プレート】
DPL-RO-G
(金めっき)
DPL-RO-CR
(クロムめっき)

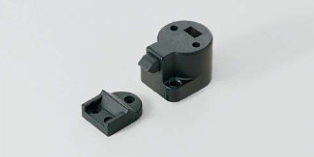

【ラッチ本体・受座】
DPL-OV型 デザインプッシュラッチ
- つまみを押し込むとフラットになり、扉表面に突起がないためデザイン性に優れ、安全です。
- 扉を閉め、つまみを押し込むと扉は施錠されます。つまみを再び押すと扉は解錠します。
- かぶせ仕様、インセット仕様のどちらの扉にも使用できます。
- 受座は戸当り兼用のため、別に戸当りは不要です。
- 本製品はプッシュつまみとラッチ本体のセットです。
【注意】
- 必ず扉を閉じてからつまみ部を押してください。つまみ部を押し込んでから扉を閉じると破損の原因になります。
【付属品】
- 十字穴付バインドタッピンねじ4×20(ステンレス鋼)
- 十字穴付なべタッピンねじ3×14(ステンレス鋼)
用途 | 仕上 | 保持力N | 保持力kgf | 適応扉厚 | 質量g |
---|---|---|---|---|---|
DPL-OV-G | 金めっき(塗装/クリア) | 98 | 10 | 15~25 | 83 |
DPL-OV-CR | クロムめっき |

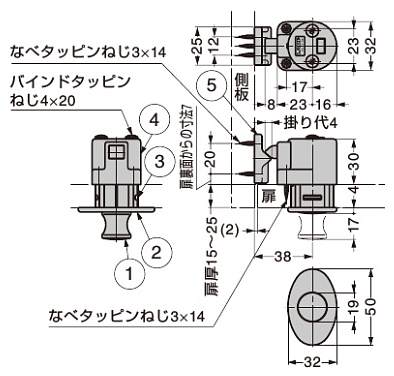

【取付加工図】
№ | 部品名 | 材料 | 仕上/色 |
---|---|---|---|
① | つまみ | 亜鉛合金(ZDC) | 金めっき(塗装/クリア)、 クロムめっき |
② | 表面プレート | ||
③ | ケース本体 | ABS樹脂 | ブラック |
④ | ラッチ本体 | ||
⑤ | 受座 |
