スガツネ工業/ランプ トルクヒンジ PHB型
商品管理番号 | PHB3 |
---|---|
生産地 | スガツネ工業株式会社 |
注意事項 | 本品はメーカー在庫がなくなり次第、新品番に変わります。さらに、新品番(Ver.1)の在庫がなくなり次第、図2の形状に変更します。 形状のご確認が必要な方は、ご注文前にお問い合わせいただけますようお願いいたします。 |

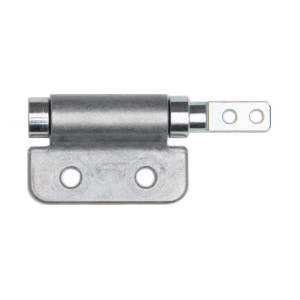

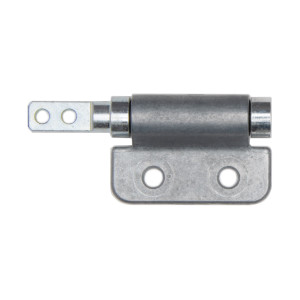

PHB型 トルクヒンジ
- 扉の開閉時に手を離しても、反動(スプリングバック)を1°以下に抑えます。
- 静トルク(静止時からの動き出し)と動トルク(回転中)の差を10%以内という小さな範囲に抑えることで、非常にスムーズな操作性を発揮します。
- 軸部にはニトリルゴム製のOリングを使用しています。
【仕様】
- 使用温度:0℃~60℃
【用途】
- OA機器、医療機器、液晶モニター、ノートパソコンなど
【注意】
- すべての取付穴をご使用ください。
- ヒンジ同士の軸は水平にし、ずれないように取り付けてください。
No. | 部品名 | 材料 | 仕上 |
---|---|---|---|
① | 本体 | 亜鉛合金(ZDC) | 素地 |
② | 軸 | 鋼 | 光沢クロメート処理(三価) |

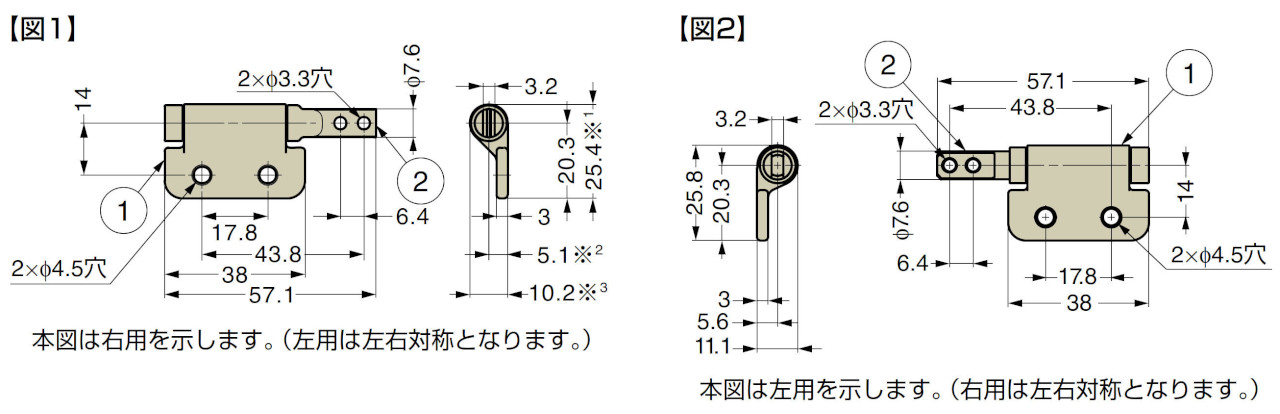

※本品はメーカー在庫がなくなり次第、新品番に変わります。(※1寸法:25.8mm、※2寸法:5.6mm、※3寸法:11.1mm)。
※さらに、新品番(Ver.1)の在庫がなくなり次第、図2の形状に変更します。

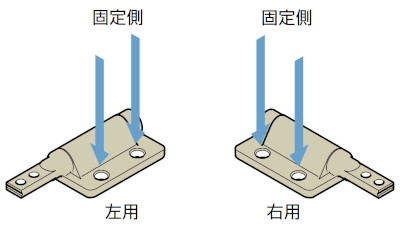

品番 | 新品番 | 左右勝手 | トルクN・m | トルクkgf・cm | 開き角度 | 質量g |
---|---|---|---|---|---|---|
PHB33-070 | 左用 | 2.01 ±20% | 20.5 ±20% | 360° | 34 | |
PHB33-030 | PHB33-080 | 2.79 ±20% | 28.4 ±20% | |||
PHB34-070 | 右用 | 2.01 ±20% | 20.5 ±20% | |||
PHB34-030 | PHB34-080 | 2.79 ±20% | 28.4 ±20% |
