アトム アームストッパー掘込薄型（312型）/掘込（312型・232型）【生地ヘアーライン】



• ドアを閉めた時に金具がかくれて見えないタイプのためドアは美しくすっきりと仕上がります。



種類	掘込薄型	掘込
サイズ	312型	312型	232型
材質	ステンレス鋼
添付品	+皿タッピンねじ4×25　4本
仕上げ	生地ヘアーライン

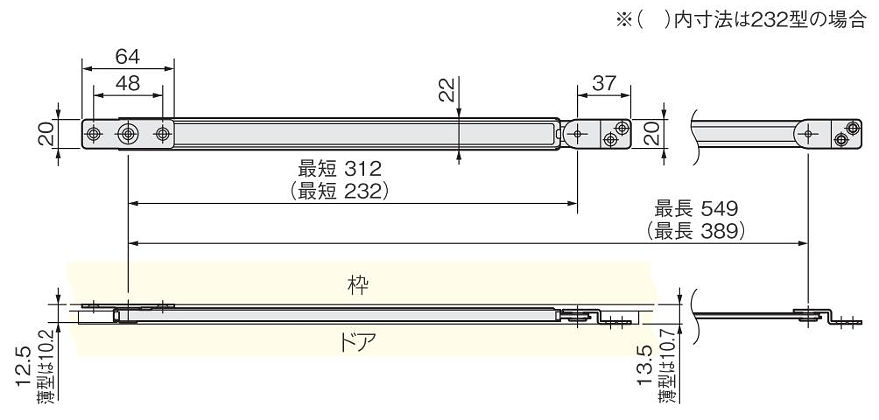

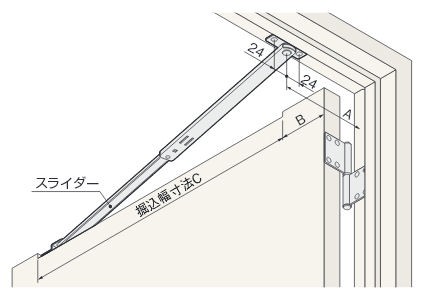

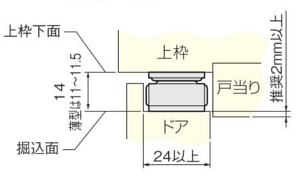

掘込参考図

取付方法
①上枠にストッパー本体を固定します。
②80°～100°の範囲で、ドアをストップさせたい角度まで開きます。
③スライダーをカチッと音がしてロックが掛かるまで伸ばし、
ドアにスライダー先端部を固定します。
④ドアを開閉し、動作を確認します。


	A	B	ドア開き角度	C
312型	160mm	80mm	100°	435mm
			90°	465mm
			80°	490mm
232型	80mm	40mm	100°	350mm
			90°	355mm
			80°	370mm

※上表の寸法・角度は参考値です。上表の種類・サイズにより、取付寸法は変化します。実際のドアに合わせて取付位置を決定してください。
