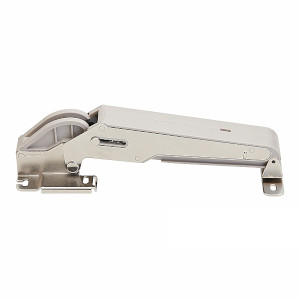

スガツネ工業/ランプ ARN-2型 オリンピアステー AILERON(エルロン)上蓋仕様 機種:M/H リフトアシスト機能/フリーストップ機能/ソフトクローズ機能
商品管理番号 | lamp_arn2 |
---|---|
生産地 | スガツネ工業株式会社 |
扉質量早見表 PDF:526KB
開き方 | 仕様 | 左右兼用 | 機種 | 扉の最大モーメント |
---|---|---|---|---|
上蓋 | リフトアシスト フリーストップ ソフトクローズ |
○ | M | 4.0~6.0 N・m/1本 (40.8~61.2 kgf・cm/1本) |
H | 6.0~8.0 N・m/1本 (61.2~81.6 kgf・cm/1本) |
【扉の動き】
リフトアシスト機能
扉をわずかな力で開けられます。フリーストップ機能
約30°~全開位置の範囲では、任意の位置で扉を止められます。ソフトクローズ機能

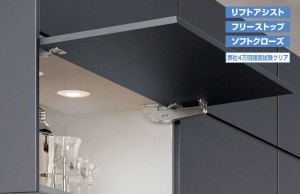

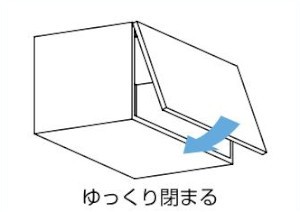

オリンピア スライド丁番の機能により、約0°~30°の範囲では、扉から手を離しても、ゆっくりと閉まり安全です。ARN-2型 オリンピアステー AILERON(エルロン) 上蓋仕様
- オリンピア スライド丁番 360-D26-19Tと組み合わせて使用することで、扉の開閉動作をソフト&スムーズにコントロールします。

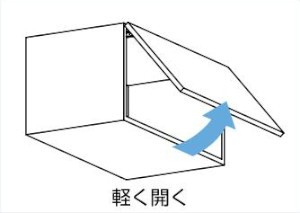

- わずかな力で扉が開けられます(リフトアシスト)。

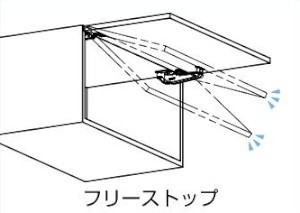

- 約30°~全開位置の範囲では、任意の位置で扉を止められます(フリーストップ)。
- 約0°~30°の範囲では、扉から手を離してもゆっくりと閉まります(ソフトクローズ)。

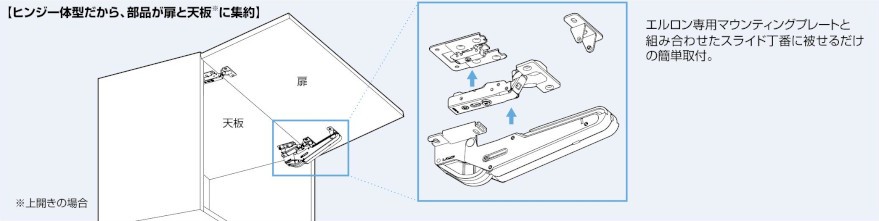

- スライド丁番と一体になるすっきりとしたデザインです。
- 扉が閉じるスピードを調整できます。
【仕 様】
- 使用温度:0℃~40℃
【付属品】

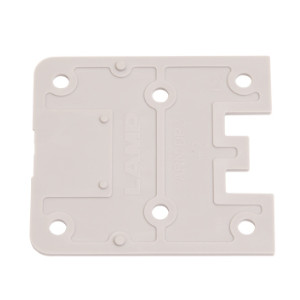

- 扉座金
- 十字穴付皿タッピンねじ 3.5×15
(エルロン専用マウンティングプレート固定用) - 十字穴付バインドタッピンねじ 3.5×15
(扉座金固定用、エルロン専用マウンティングプレート+エルロン固定用)
【別売品】

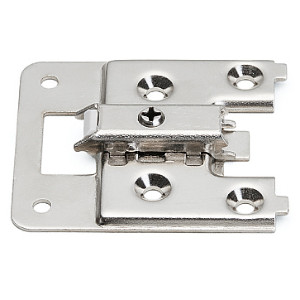

- エルロン専用マウンティングプレート
- オリンピアスライド丁番
- オリンピアスライド丁番用マウンティングプレート
- スライド丁番取付ねじ

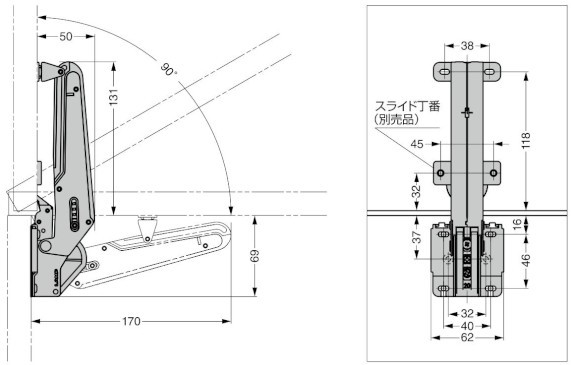

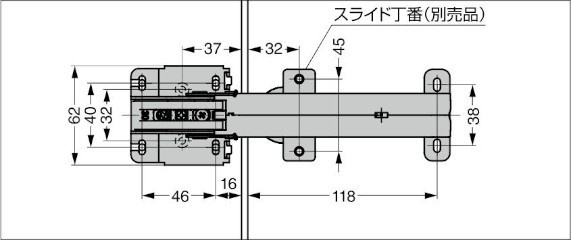

【取付図】
品番 | 主材料 | 仕上/色 | 機種 | 扉の最大モーメントN・m/1本 | 扉の最大モーメントkgf・cm/1本 |
---|---|---|---|---|---|
ARN-2-M | 鋼(SPCC) ポリアセタール (POM) |
ニッケルめっき グレー |
M | 4.0~6.0 | 40.8~61.2 |
ARN-2-H | H | 6.0~8.0 | 61.2~81.6 |
蓋・扉の寸法や質量などの数値を入力するだけで、条件に合う製品を選定したり、モーメントや操作力をシュミレーション(グラフ表示)したりするツールです。

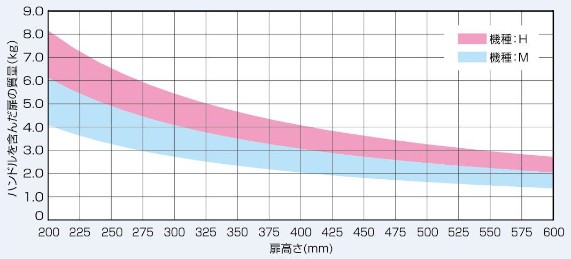

【機種選定グラフ】
扉の最大モーメントN・m | 機種 | エルロンの必要数 |
---|---|---|
4.0~6.0 | M | 1本 |
6.0~8.0 | H |
機種の選定は左表を目安にしてください。ステーは1本使い、丁番はダンパー付をご使用 ください。左表に無いサイズの扉をお使いの場合は、下の計算をしてください。扉質量に はハンドルを含めてください。
- 扉の最大モーメントに応じて2機種の中から選べます。
扉の最大モーメント(N・m)=扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m) - 扉の最大モーメントの値が範囲の上下限にある場合は、現品にて動きをご確認ください。

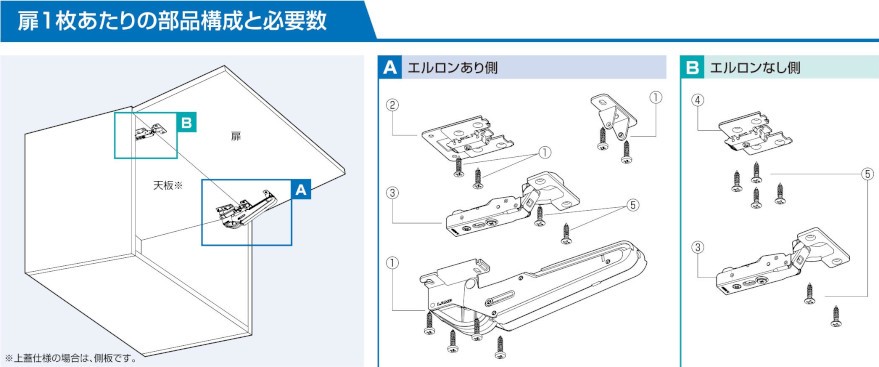

A | B | 合計 | ||||
---|---|---|---|---|---|---|
エルロン (専用) |
①本体 | AILERON(エルロン) | 1 | ─ | 1 | |
②座金 | エルロン専用マウンティングプレート ARN-SZ |
1 | ─ | 1 | ||
オリンピア スライド丁番 |
③本体 | オリンピア スライド丁番 360-D26-19T |
1 | 1 | 2 | |
④座金 | オリンピア スライド丁番用マウンティングプレート 360-P6WT 360-P4WT-32T 360-P4WT-30T |
─ | 1 | 1 | ||
⑤ねじ (スライド丁番に付属) |
スライド丁番 取付ねじ 丸皿タッピンねじ3.5×16 |
2 | 6 ※1 | 8 |
