スガツネ工業/ランプ 3508 2段引スライドレール 底引きタイプ L=324~679mm ※1本単位販売
商品管理番号 | lamp_sliderail_3508 |
---|---|
生産地 | スガツネ工業株式会社 |
3508 2段引スライドレール
- 3/4スライドの2段引スライドレールです。引き出しの底にレールを取り付ける底引きタイプです。
- レールを全開にすると、摩擦抵抗によりブレーキがかかり止まります。さらに強く引くとレールが抜け、脱着が可能です。
【注意】
- インナーレールとアウターレールの組み合わせは変えないでください。
【推奨ねじ】
- 呼び4のバインド、トラス、なべねじのいずれかをご使用ください。

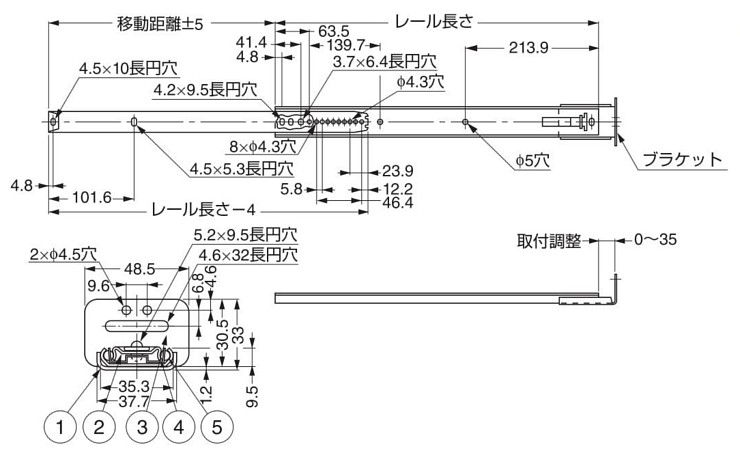

No. | 部品名 | 材料 | 仕上 |
---|---|---|---|
① | アウターレール | 鋼 | 光沢クロメート処理 |
② | インナーレール | 鋼 | 光沢クロメート処理 |
③ | 取付ブラケット | 鋼 | 光沢クロメート処理 |
④ | リテーナー | 鋼 | (亜鉛めっき鋼板) |
⑤ | スチールボール | 鋼 | - |
- | スベリ鋲 | ポリアミド(PA) | - |
品番 | レール長さ | 移動距離 | 引き出しの奥行 | キャビネットの奥行 | 耐荷重N/本 | 耐荷重kgf/本 | 質量 |
---|---|---|---|---|---|---|---|
3508-12 | 324 | 224 | 270~318 | 330~368 | 78 | 8 | 0.36 |
3508-14 | 375 | 271 | 321~368 | 381~419 | 74 | 7.5 | 0.41 |
3508-16 | 425 | 310 | 372~419 | 432~470 | 69 | 7 | 0.46 |
3508-18 | 476 | 310 | 422~470 | 483~521 | 69 | 7 | 0.51 |
3508-20 | 527 | 393 | 473~521 | 533~572 | 64 | 6.5 | 0.56 |
3508-22 | 578 | 424 | 524~572 | 584~622 | 59 | 6 | 0.61 |
3508-24 | 629 | 450 | 575~622 | 635~673 | 54 | 5.5 | 0.66 |
3508-26 | 679 | 499 | 625~673 | 686~724 | 49 | 5 | 0.71 |
※上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
