スガツネ工業/ランプ ラプコンドアダンパーLDD-V
商品管理番号 | lamp_doordan_ldd-v |
---|---|
生産地 | スガツネ工業株式会社 |
ドアを閉じると本体が見えない、埋込タイプの開き戸用ドアダンパー
対応ドア幅 | 対応ドア厚 | 対応ドア質量 | 付属品 |
---|---|---|---|
900以下 | 33以上 | 15~40kg | 十字穴付バインドタッピンネジ4×45 十字穴付バインドタッピンねじ3.5×20 |
図はLLD-V-R(右吊元用)です。LDD-V-L(左吊元用)は対称となります。
特徴

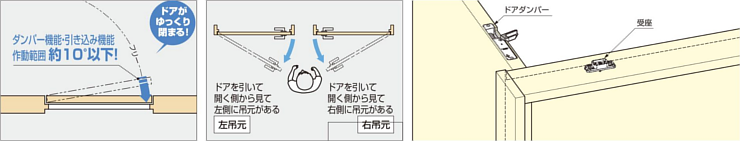

●ドアを閉じると本体が外側から見えない、埋込タイプの屋内開き戸用ドアダンパーです。2011年度グッドデザイン賞を受賞しました。ドア全閉間際からのダンパー機能とドア引込み機能により、「バタン」という衝撃をやわらげ、ゆっくりと確実に閉まります。
●ドアクローザーとくらべ、ドアを軽く開けられます。
●ダンパー力を強弱の2段階で切り替えできます。受座は三次元調整機能付で調整が簡単です。

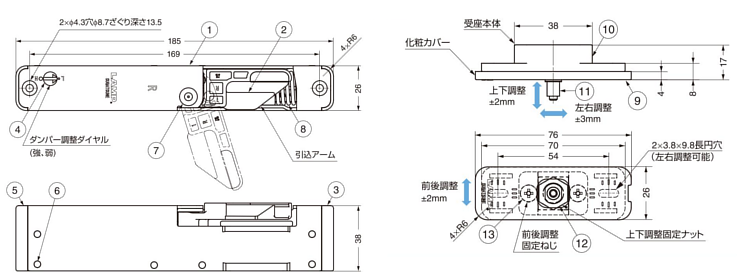

寸法図

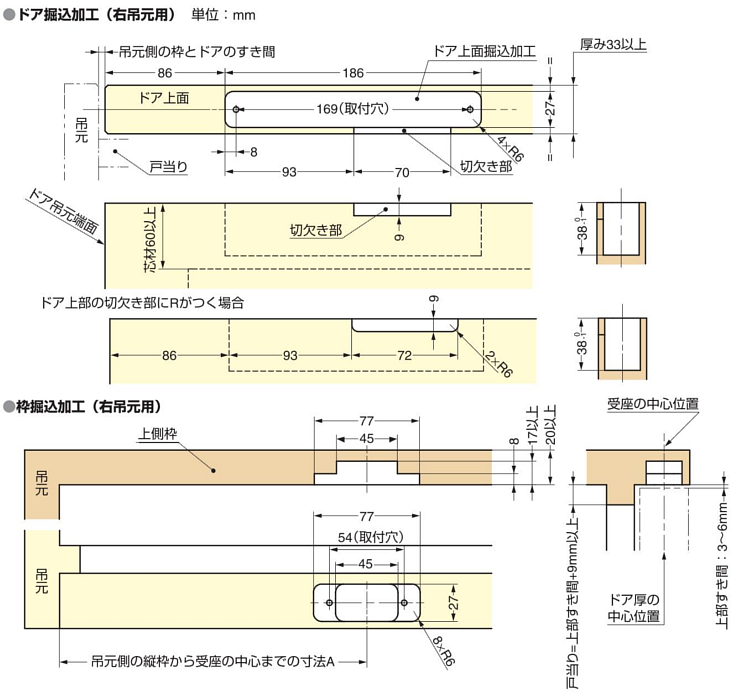

加工・取付寸法図
図はLDD-V-R(右吊元用)です。LDD-V-L(左吊元用)は対称となります。
No. | 部品名 | 材料 | 仕上/色 |
---|---|---|---|
① | 本体ケース | 鋼(SPCC) | 光沢クロメート処理 |
② | 引込アーム | ポリアセタール(POM) | グレー |
③ | ばねベース | ポリアセタール(POM) | グレー |
④ | ダンパー調整軸 | ポリアセタール(POM) | グレー |
⑤ | ダンパーベース | ポリアセタール(POM) | グレー |
⑥ | 皿中空ピン | 鋼(SWCH) | 光沢クロメート処理 |
⑦ | 段付軸 | 鋼(SUM) | 無電解ニッケルめっき |
⑧ | 引込ばね | 鋼(SWP) | 光沢クロメート処理 |
⑨ | 受座化粧カバー | ポリアセタール(POM) | グレー |
⑩ | 受座ケース | ポリアセタール(POM) | グレー |
⑪ | 受座軸 | 鋼(SUM) | 無電解ニッケルめっき |
⑫ | 受座上下調整固定ナット | 鋼(SWRCH) | 光沢クロメート処理 |
⑬ | 受座前後調整固定ねじ (バインド小ねじ) | 鋼(SWCH) | 光沢クロメート処理 |
