スガツネ工業/ランプ FD50 上吊式引戸 2枚連動引戸 デュアルソフトクローザー仕様 上ローラー木口掘込

スガツネ工業/ランプ FD50 上吊式引戸 2枚連動引戸 デュアルソフトクローザー仕様 上ローラー木口掘込

商品管理番号 lamp_hrp2
生産地 スガツネ工業株式会社

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 必須選択部品 必須部品
①上レール

 ②デュアルソフト
クローザー

FD50-WRH-DSC		 ③トリガー


②付属品		 ④トリガー取付治具


②付属品		 ⑤上ローラー


FD50-WRH		 ⑥扉下側埋め込み
ガイドレール

FD30-HBRT1500SIL		 ⑦ストッパーブロック


FD50-HSB		 ⑧連動用扉付
下ガイド

FD30-HRDG		 ⑨枠付下ガイド


FD30-HBGF		 ⑩連動用扉
下ガイド受

FD30-HRGU		 ⑪連動用扉
下ガイドブロック

FD30-HRDB
2枚連動 長さ 2730mm × 2本 2ヶ 4ヶ 2ヶ 2ヶ 2本 1ヶ 1ヶ 1ヶ 1セット 1ヶ

※2 引戸にドアハンドルをご使用になる場合は、必ずお買い求めください。

?
上吊式引戸 FD50-H 連動仕様 施工説明書 PDF:1.75MB

LAMP 建具金物 注意書き PDF:981KB
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:2730mm / 色:シルバー

品番
61141-00006904
カタログ価格
9,390円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM2730SIL/250-020-768/310048
FD50-TRM 上レール 面付用 2730mm シルバー
必須選択部品
FD50-TRM2730SIL
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40
部品詳細
販売価格
（単価 × 入数）
7,512円(税込8,263.2円)
（7,512円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:2730mm / 色:アンバー

品番
61141-00006905
カタログ価格
10,450円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM2730UM/250-020-769/310050
FD50-TRM 上レール 面付用 2730mm アンバー
必須選択部品
FD50-TRM2730UM
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（銅古美めっき）
部品詳細
販売価格
（単価 × 入数）
8,360円(税込9,196円)
（8,360円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール / 長さ:2730mm / 色:ホワイト

品番
61141-00006906
カタログ価格
11,520円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD50-TRM2730WT/250-025-175/310051
FD50-TRM 上レール 面付用 2730mm ホワイト
必須選択部品
FD50-TRM2730WT
[付属ねじ] 十字穴付平頭タッピンねじ 3.8×40（皿頭:塗装/ホワイト）
部品詳細
販売価格
（単価 × 入数）
9,216円(税込10,137.6円)
（9,216円 × 1本）
注文数
自社出荷/通常便

デュアルソフトクローザー

品番
61141-00002035
カタログ価格
17,400円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD50-WRH-DSC/250-020-764/303235
デュアルソフトクローザー
必須部品
FD50-WRH-DSC
部品詳細
販売価格
（単価 × 入数）
13,920円(税込15,312円)
（13,920円 × 1個）
注文数
自社出荷/通常便

上ローラー（掘込用）

品番
61141-00002031
カタログ価格
5,100円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD50-WRH/250-020-765/303236
FD50-WRH 堀込用上ローラー
必須部品
FD50-WRH
部品詳細
販売価格
（単価 × 入数）
4,080円(税込4,488円)
（4,080円 × 1個）
注文数
自社出荷/通常便

扉下側埋め込みガイドレール / 長さ:1500mm

品番
61141-00006943
カタログ価格
1,920円
出荷日(納期)
在庫品
管理コード
FD30-HBRT1500SIL/250-019-971/309934
FD30-HBRT1500SIL 扉下側埋め込みガイドレール
必須部品
FD30-HBRT1500SIL
部品詳細
販売価格
（単価 × 入数）
1,536円(税込1,689.6円)
（1,536円 × 1本）
注文数
自社出荷/通常便

ストッパーブロック

品番
61141-00002028
カタログ価格
440円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD50-HSB/250-020-817/303243
FD50-HSB ストッパーブロック
必須部品
FD50-HSB
部品詳細
販売価格
（単価 × 入数）
352円(税込387.2円)
（352円 × 1個）
注文数
自社出荷/通常便

連動用扉付下ガイド

品番
61141-00001998
カタログ価格
1,700円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD30-HRDG/250-022-262/303617
連動用 扉付下ガイド
必須部品
FD30-HRDG
部品詳細
販売価格
（単価 × 入数）
1,360円(税込1,496円)
（1,360円 × 1個）
注文数
自社出荷/通常便

枠付下ガイド

品番
61141-00001992
カタログ価格
750円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD30-HBGF/250-022-263/303618
枠付下ガイド
必須部品
FD30-HBGF
部品詳細
販売価格
（単価 × 入数）
600円(税込660円)
（600円 × 1個）
注文数
自社出荷/通常便

連動用扉下ガイト受

品番
61141-00001999
カタログ価格
1,400円
出荷日(納期)
在庫品
管理コード
FD30-HRGU/250-022-261/303616
連動用 扉下ガイド受 左右各1ヶ入
必須部品
FD30-HRGU
部品詳細
販売価格
（単価 × 入数）
1,120円(税込1,232円)
（1,120円 × 1セット）
注文数
自社出荷/通常便

連動用扉下ガイドブロック

品番
61141-00001997
カタログ価格
610円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FD30-HRDB/250-022-264/303619
連動用 扉下ガイドブロック
必須部品
FD30-HRDB
部品詳細
販売価格
（単価 × 入数）
488円(税込536.8円)
（488円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
用途 動きの特長 扉サイズ（扉1枚当り） 調整幅
用途 ホテル用 老健施設用 店舗用 一般住宅用 デュアルソフトクローズ（双方向） シーケンシャルWダンパー搭載（2段階） 質量50kg以下 推奨25kgから 調整幅

FD50 上吊式引戸
2枚連動引戸/デュアルソフトクローザー仕様/上ローラー木口掘込

扉を戸先と戸尻の双方向にゆっくりと静かに2段階で開閉させるデュアルソフトクローザーと、2枚連動を組み合わせた引戸金物。

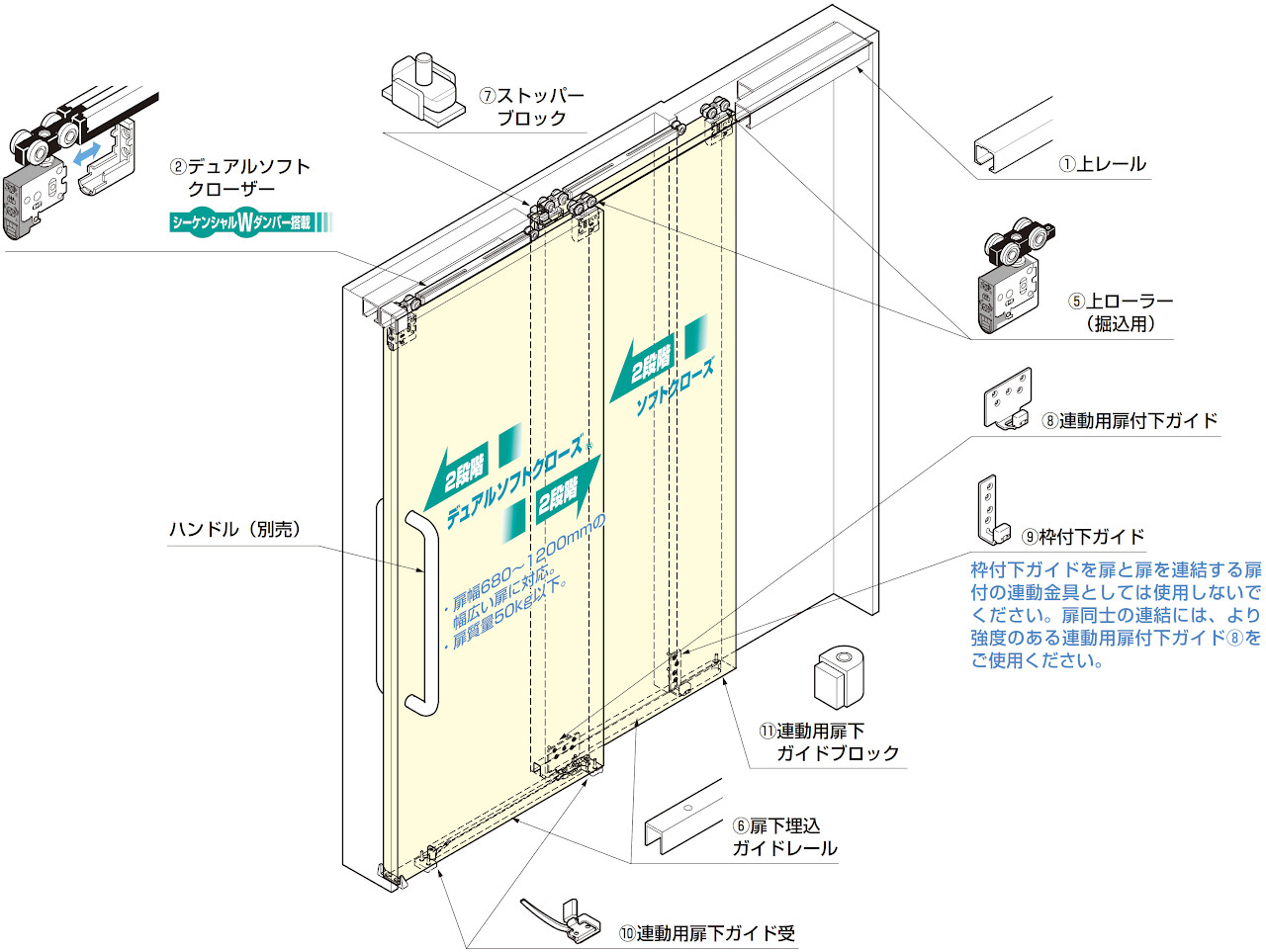

■セット内訳

FD50 上吊式引戸 2枚連動引戸 デュアルソフトクローザー仕様/上ローラー木口掘込 セット内訳

■納まり寸法例

FD50 上吊式引戸 2枚連動引戸 デュアルソフトクローザー仕様/上ローラー木口掘込 納まり寸法例

※1 連動用扉付下ガイド⑧、枠付下ガイド⑨のガイドブロックを替えて対応します。

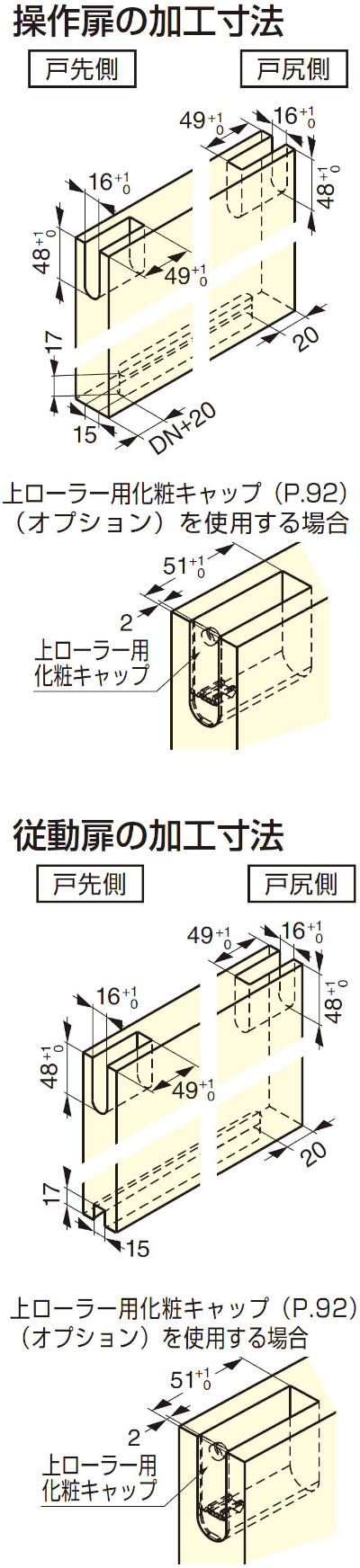

■扉加工寸法

FD50 上吊式引戸 2枚連動引戸 デュアルソフトクローザー仕様/上ローラー木口掘込 扉加工寸法

■扉の調整

FD50 上吊式引戸 2枚連動引戸 デュアルソフトクローザー仕様/上ローラー木口掘込 扉の調整
