スガツネ工業/ランプ ワンウェイトルクヒンジ PH35型

スガツネ工業/ランプ ワンウェイトルクヒンジ PH35型

商品管理番号 PH35
生産地 スガツネ工業株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

トルク発生方向：ヒンジ開き方向（F） 品番（トルク）：PH35-050(5.65N・m)

品番
PH35-050-F-02/170-023-126/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010796
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ開き方向（F） 品番（トルク）：PH35-060(6.78N・m)

品番
PH35-060-F-02/170-023-128/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010797
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ開き方向（F） 品番（トルク）：PH35-070(7.91N・m)

品番
PH35-070-F-02/170-023-130/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010798
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ開き方向（F） 品番（トルク）：PH35-080(9.04N・m)

品番
PH35-080-F-02/170-023-132/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010799
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ開き方向（F） 品番（トルク）：PH35-090(10.17N・m)

品番
PH35-090-F-02/170-023-134/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010800
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ開き方向（F） 品番（トルク）：PH35-100(11.3N・m)

品番
PH35-100-F-02/170-023-136/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010801
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ閉じ方向（R） 品番（トルク）：PH35-050(5.65N・m)

品番
PH35-050-R-02/170-023-127/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010802
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ閉じ方向（R） 品番（トルク）：PH35-060(6.78N・m)

品番
PH35-060-R-02/170-023-129/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010803
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ閉じ方向（R） 品番（トルク）：PH35-070(7.91N・m)

品番
PH35-070-R-02/170-023-131/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010804
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ閉じ方向（R） 品番（トルク）：PH35-080(9.04N・m)

品番
PH35-080-R-02/170-023-133/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010805
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ閉じ方向（R） 品番（トルク）：PH35-090(10.17N・m)

品番
PH35-090-R-02/170-023-135/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010806
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
自社出荷/通常便

トルク発生方向：ヒンジ閉じ方向（R） 品番（トルク）：PH35-100(11.3N・m)

品番
PH35-100-R-02/170-023-137/
カタログ価格
17,000円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00010807
販売価格
（単価 × 入数）
13,600円(税込14,960円)
（13,600円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
 ■特　長
●一方向にトルクが発生する、亜鉛合金製トルクヒンジです。
　 逆方向のトルクはほとんど発生しないため、扉などをスムーズに操作できます。
●高トルク（最大11.3N・m/1ヶ当り）なため、ヒンジの使用個数を抑えられ、コストを節約できます。
●トルク発生方向での作動トルクは一定です。

■用　途
　 衝撃を加えたくない扉の開閉。医療機器、FA機器、OA機器など

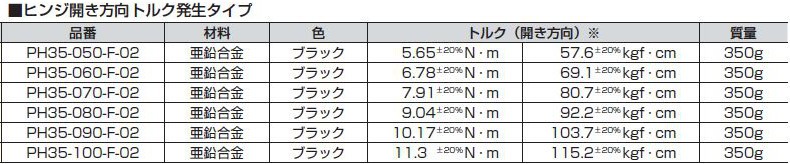

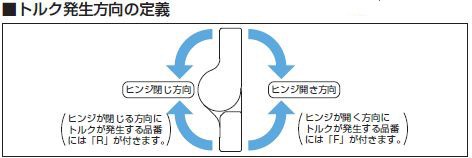

※以下の図・表からトルクの方向及びトルクを確認し、「トルク発生方向」／「品番（トルク）」を選択してから
 　カートへお入れください。

ワンウェイトルクヒンジ PH35型

ワンウェイトルクヒンジ PH35型
ワンウェイトルクヒンジ PH35型
　バナー　さスガくん
商品の選択にお困りの方は、右のバナーをクリックして必要なトルクをご確認ください。
蓋・扉の寸法や質量などの数値を入力するだけで、トルクを計算できるツールです。


こちらの商品は取寄品ですので、納期までに3～4日程かかります。
メーカー欠品中の場合は納期までに更に数日かかる場合もございます。お急ぎの方はお問い合わせ下さい。
ワンウェイトルクヒンジ PH35型ワンウェイトルクヒンジ PH35型


ワンウェイトルクヒンジ PH35型　サイズ
 トルクヒンジ HG-TS型

■注　意
●扉（蓋）1枚につき2個使いを推奨します。
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●連続動作（短時間での繰り返し動作）はしないでください。
●水・油・潤滑剤などがかからないようにしてください。
●振動が多い場所、屋外や粉塵の発生する場所でのご使用は、性能を著しく損なう恐れがあるため
 　おやめください。
●フリーストップしない範囲では、ストッパーなどを設けてください（上図参照）。
●輸送中にヒンジが開閉しないように仮止部品が付いています。
　 製品取付後に外してください。
