スガツネ工業/ランプ BCT型 ボールキャッチ 亜鉛合金
商品管理番号 | lamp_ballca_BCT_CP_40 |
---|---|
生産地 | スガツネ工業株式会社 |
ご購入の際は、品番を選択してカートにお入れ下さい。品番を選択すると価格が表示されます。

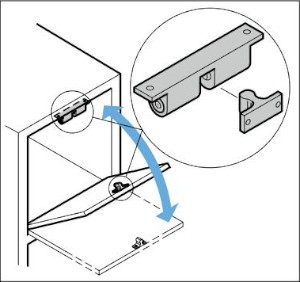

【使用例】
ボールキャッチ BCT型
- 平行、垂直どちらの向きでもキャッチできます。
- 同形状ステンレス鋼製BCTS型もあります。
【注 意】
- 押込力および引張力にばらつきがあります。現品にてご確認ください。
- 押込力と引張力の調整は六角棒スパナ(呼び3)にて行ってください。
- キャッチ力調整の際、左右の調整ねじはインジケーターを見ながらねじが均等な位置にくるように調整してください。
【推奨ねじ】
- 十字穴付バインド小ねじM5

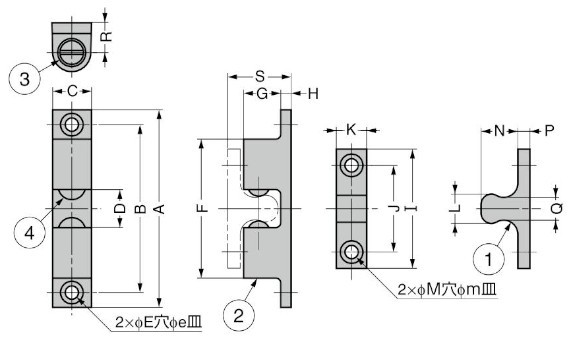

No. | 部品名 | 材料 | 仕上 |
---|---|---|---|
① | オス | 亜鉛合金 (ZDC) | クロムめっき |
② | メス | ||
③ | 蓋 | 快削黄銅 | ニッケルめっき |
④ | 球 | 鋼 | 素地磨き |
─ | 圧縮ばね | 鋼(SW) | 素地 |
品番 | A | B | C | D | E | e | F | G | H | I |
---|---|---|---|---|---|---|---|---|---|---|
BCT-40 | 42.5 | 35 | 8 | 6.3 | 3.2 | 6.2 | 26.7 | 7.5 | 2.5 | 25 |
BCT-50 | 50 | 40 | 10 | 8.4 | 4.2 | 8.2 | 29.8 | 9.5 | 3 | 30 |
BCT-70 | 70 | 60 | 13.5 | 12 | 49 | 13 | 4 | 42 |
品番 | J | K | L | M | m | N | P | Q | R | S |
---|---|---|---|---|---|---|---|---|---|---|
BCT-40 | 16 | 7.5 | 5.5 | 3.2 | 6.2 | 8.8 | 2.5 | 3.7 | 6.25 | 13.8 |
BCT-50 | 20 | 9 | 7.3 | 4.2 | 8.2 | 9.8 | 4.7 | 7.75 | 15.3 | |
BCT-70 | 30 | 10.5 | 11 | 14.2 | 3 | 8.2 | 10.5 | 21.2 |
品番 | 引張力N | 引張力kgf | 押込力N | 押込力kgf | 質量g |
---|---|---|---|---|---|
BCT-40 | 29.4 | 3.0 | 43.1 | 4.4 | 16 |
BCT-50 | 32.3 | 3.3 | 40.2 | 4.1 | 26 |
BCT-70 | 34.3 | 3.5 | 45.1 | 4.6 | 70 |
