ATOM/アトム HS SYSTEM ハンガースライドローラー 上吊りタイプ家具用引戸システム金具

ATOM/アトム HS SYSTEM ハンガースライドローラー 上吊りタイプ家具用引戸システム金具

商品管理番号 atom_hssystem
生産地 アトムリビンテック株式会社
注意事項 金物のみの商品となります。扉やドアハンドル等は含まれておりません。内訳をご確認の上、ご購入をお願いします。
上吊り式家具用引戸システム金具 HS SYSTEM 設計ガイド PDF:174KB
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

HS-2 上部ローラー（固定タイプ）

品番
61141-00012409
カタログ価格
470円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HS-2/006591/
HS-2 上部ローラー（固定タイプ） 商品画像
上部吊り式引戸用の吊り戸車です。引戸の上下調整機能のないタイプです。
[材質] PC、POM、SUS304
[仕上げ] 本体：黒、ローラー：白
販売価格
（単価 × 入数）
259円(税込284.9円)
（259円 × 1個）
注文数
自社出荷/通常便

HS-3 上部ローラー（調整タイプ）

品番
61141-00012410
カタログ価格
1,050円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HS-3/006592/
HS-3 上部ローラー（調整タイプ） 商品画像
上部吊り式引戸用の吊り戸車です。引戸の上下調整機能のあるタイプです。（調整範囲4mm）
[材質] PC、POM、SUS304
[仕上げ] 本体：黒、ローラー：白
販売価格
（単価 × 入数）
578円(税込635.8円)
（578円 × 1個）
注文数
自社出荷/通常便

HS-5 ローラーブラケット

品番
61141-00012411
カタログ価格
200円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HS-5/292143/
HS-5 ローラーブラケット 商品画像
上部ローラー（HS-2、HS-3）を引戸に着脱するためのブラケットです。引戸の上部裏面に掘り込んで取付けます。 ※納入時には、ローラーブラケットにブラケット補助部材が装着されています。
[材質] PC、PA66
[仕上げ] 本体：黒 セーフティーロック：白
[推奨ねじ] +皿タッピンねじ3×16（添付されていません）
販売価格
（単価 × 入数）
110円(税込121円)
（110円 × 1個）
注文数
自社出荷/通常便

HS-6 エンドキャップ（バネ付）

品番
61141-00012412
カタログ価格
250円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HS-6/006594/
HS-6 エンドキャップ（バネ付） 商品画像
上部レールの両端に取付けます。組み込まれたバネにより、戸のはね返りや閉時の戸のガタつきを防止します。
[材質] PC
[仕上げ] 本体：黒 [推奨ねじ] +皿タッピンねじ3×20（添付されていません）
販売価格
（単価 × 入数）
138円(税込151.8円)
（138円 × 1個）
注文数
自社出荷/通常便

HS-7 エンドキャップ（バネ無）

品番
61141-00012413
カタログ価格
130円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HS-7/006595/
HS-7 ンドキャップ（バネ無） 商品画像
上部レールの両端に取付けます。
[材質] PC
[仕上げ] 本体：黒
[推奨ねじ] +皿タッピンねじ3×20（添付されていません）
販売価格
（単価 × 入数）
72円(税込79.2円)
（72円 × 1個）
注文数
自社出荷/通常便

HS-8 フリーストッパー

品番
61141-00012414
カタログ価格
170円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HS-8/006596/
HS-8 フリーストッパー 商品画像
上部レールの中に任意な位置で取付けることができます。引戸の引き分けなど、戸をストップさせたいときに使用します。
[材質] PA6、鋼
[仕上げ] 黒
販売価格
（単価 × 入数）
94円(税込103.4円)
（94円 × 1個）
注文数
自社出荷/通常便

HS-9 下部ガイドピン

品番
61141-00012415
カタログ価格
25円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
HS-9/006597/
HS-9 下部ガイドピン 商品画像
地板に取付け、戸がふらつかないように走行を規制するガイド金具です。
[材質] 鋼
[仕上げ] ニッケルメッキ
販売価格
（単価 × 入数）
14円(税込15.4円)
（14円 × 1個）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

HS-1 上部レール L=2400 色:アンバー

品番
61141-00012416
カタログ価格
3,100円
サイズ
201
出荷日(納期)
2～3営業日
管理コード
HS-1/006590/
HS-1 上部レール 商品画像
上部吊り式引戸用の吊り戸車です。引戸の上下調整機能のあるタイプです。（調整範囲4mm）
[サイズ] 2400mm
[色] アンバー
[仕上げ] アルマイトアンバー
[ねじ穴] φ3.3穴 φ6.2皿
[ねじ穴間隔] 320mm（端から80mm）
[推奨ねじ] +皿タッピンねじ3×16
販売価格
（単価 × 入数）
1,705円(税込1,875.5円)
（1,705円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

HS-1 上部レール L=2400 色:シルバー

品番
61141-00012417
カタログ価格
2,700円
サイズ
201
出荷日(納期)
2～3営業日
管理コード
HS-1/276569/
HS-1 上部レール 商品画像
上部吊り式引戸用の吊り戸車です。引戸の上下調整機能のあるタイプです。（調整範囲4mm）
[サイズ] 2400mm
[色] シルバー
[仕上げ] アルマイトシルバー
[ねじ穴] φ3.3穴 φ6.2皿
[ねじ穴間隔] 320mm（端から80mm）
[推奨ねじ] +皿タッピンねじ3×16
販売価格
（単価 × 入数）
1,485円(税込1,633.5円)
（1,485円 × 1本）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

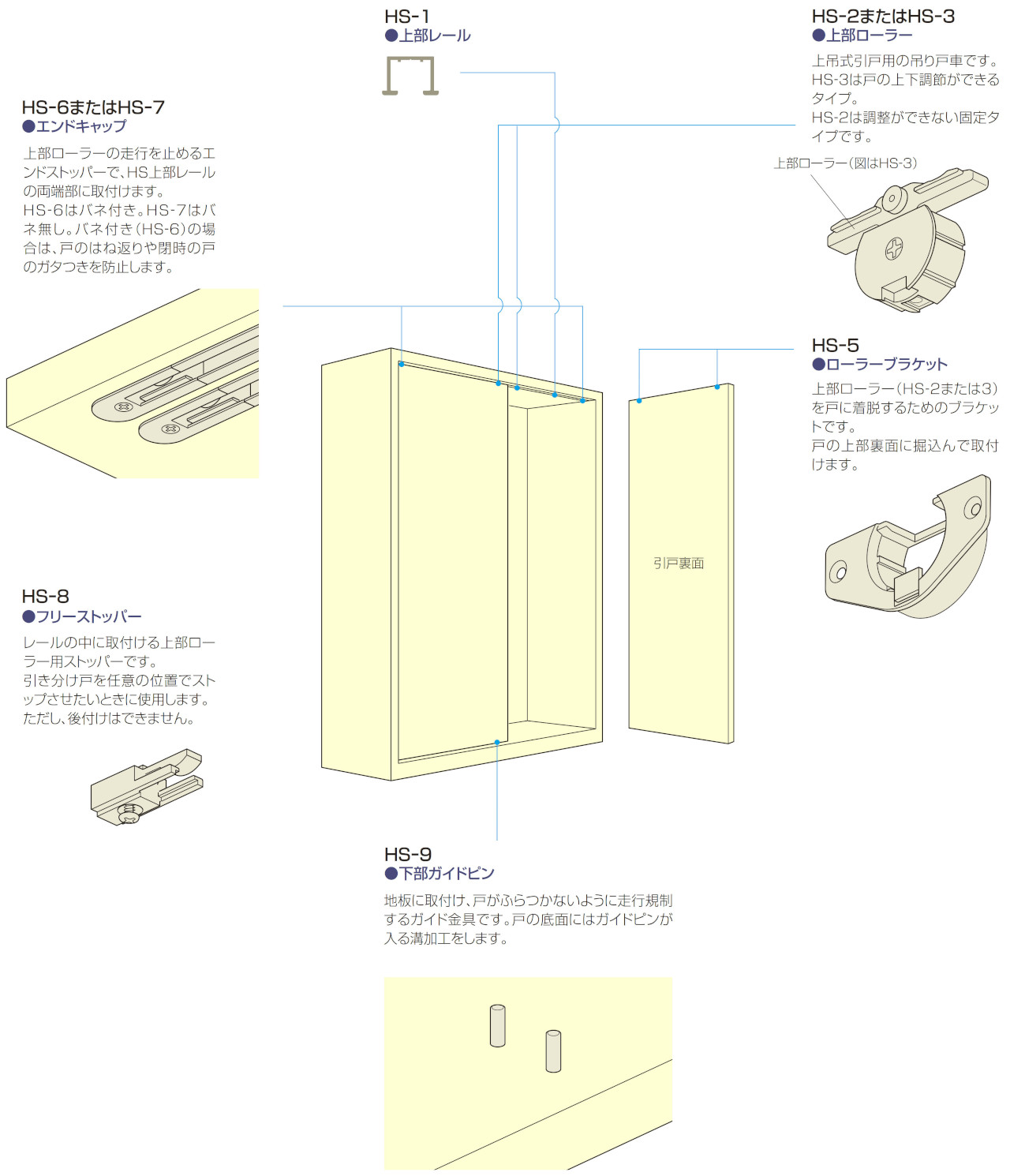

HS SYSTEM ハンガースライドローラー 上吊りタイプ家具用引戸システム金具 金具の使用場所

HS-2
上部ローラー（固定タイプ）

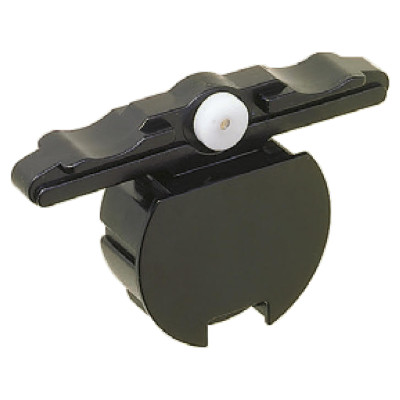

HS-2 上部ローラー（固定タイプ） 商品画像
上部吊り式引戸用の吊り戸車です。引戸の上下調整機能のないタイプです。
材質 PC、POM、SUS304
仕上げ 本体：黒、ローラー：白

HS-2 上部ローラー（固定タイプ） 寸法図

HS-3
上部ローラー（調整タイプ）

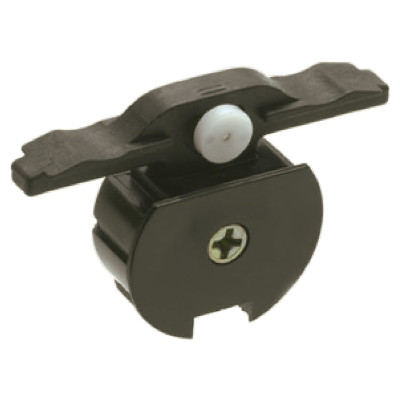

HS-3 上部ローラー（調整タイプ） 商品画像
上部吊り式引戸用の吊り戸車です。引戸の上下調整機能のあるタイプです。（調整範囲4mm）
材質 PC、POM、SUS304
仕上げ 本体：黒、ローラー：白

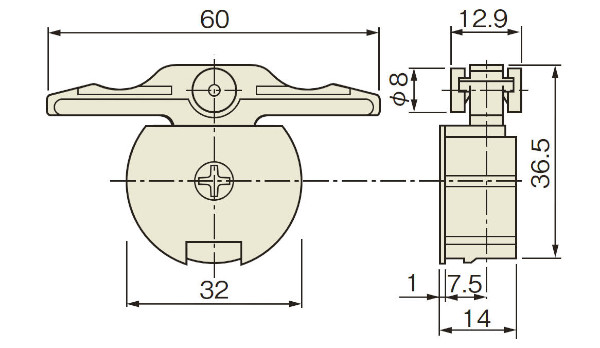

HS-3 上部ローラー（調整タイプ） 寸法図

HS-5
ローラーブラケット

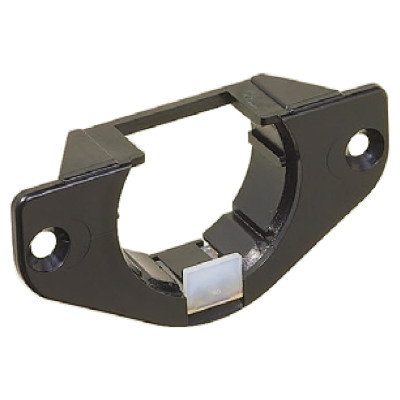

HS-5 ローラーブラケット 商品画像
上部ローラー（HS-2、HS-3）を引戸に着脱するためのブラケットです。引戸の上部裏面に掘り込んで取付けます。
※納入時には、ローラーブラケットにブラケット補助部材が装着されています。
材質 PC、PA66
仕上げ 本体：黒
セーフティーロック：白
推奨ねじ +皿タッピンねじ3×16
（添付されていません）

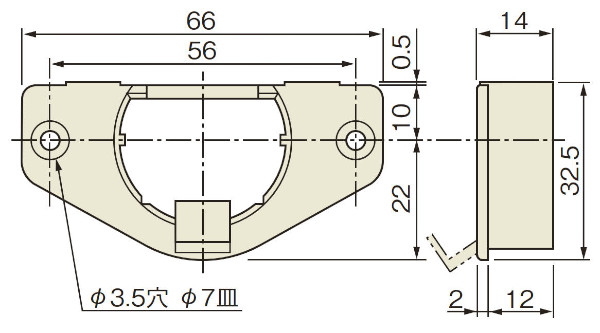

HS-5 ローラーブラケット 寸法図

HS-6
エンドキャップ（バネ付）

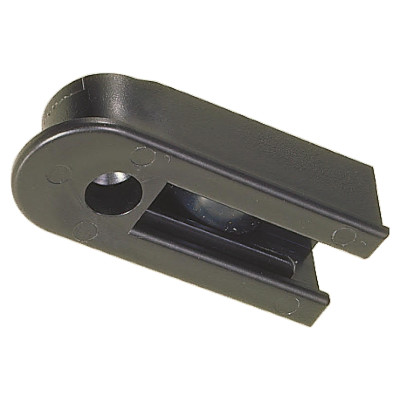

HS-6 エンドキャップ（バネ付） 商品画像
上部レールの両端に取付けます。組み込まれたバネにより、戸のはね返りや閉時の戸のガタつきを防止します。
材質 PC
仕上げ 黒
推奨ねじ +皿タッピンねじ3×20
（添付されていません）

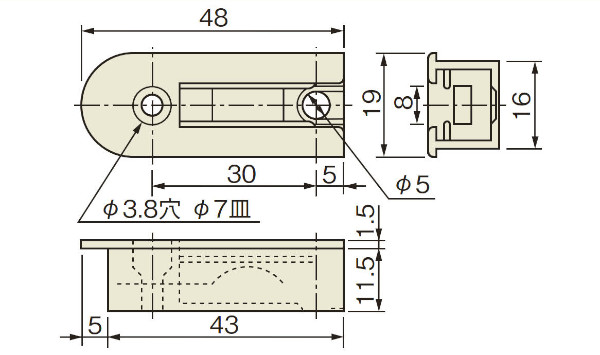

HS-6 エンドキャップ（バネ付） 寸法図

HS-7
エンドキャップ（バネ無）

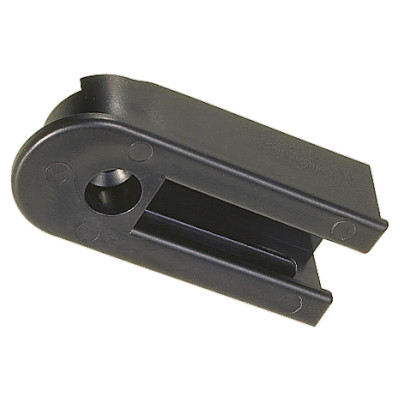

HS-7 ンドキャップ（バネ無） 商品画像
上部レールの両端に取付けます。
材質 PC
仕上げ 黒
推奨ねじ +皿タッピンねじ3×20
（添付されていません）

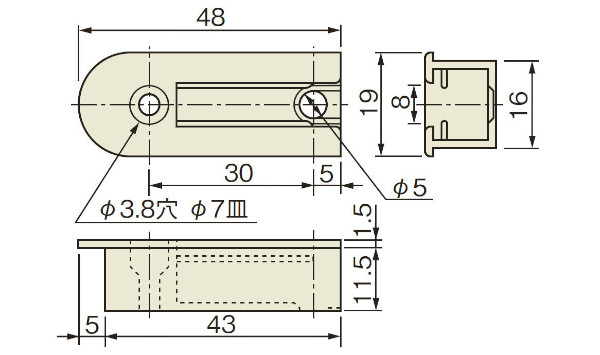

HS-7 エンドキャップ（バネ付） 寸法図

HS-8
フリーストッパー

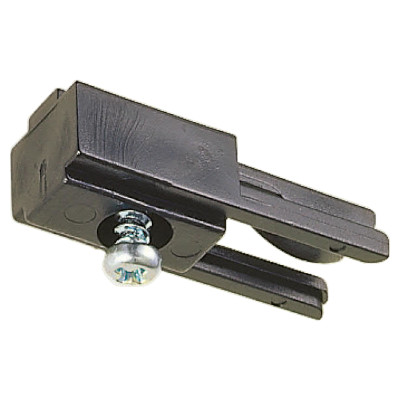

HS-8 フリーストッパー 商品画像
上部レールの中に任意な位置で取付けることができます。引戸の引き分けなど、戸をストップさせたいときに使用します。
材質 PA6、鋼
仕上げ 黒

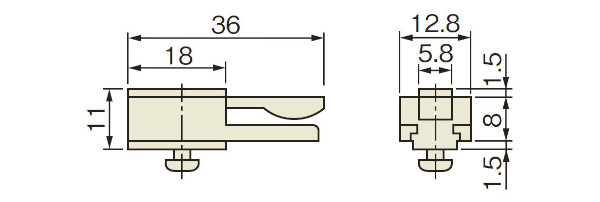

フリーストッパー 寸法図

HS-9
下部ガイドピン

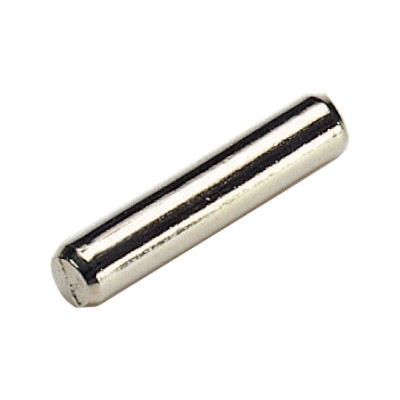

HS-9 下部ガイドピン 商品画像
地板に取付け、戸がふらつかないように走行を規制するガイド金具です。
材質 鋼
仕上げ ニッケルメッキ

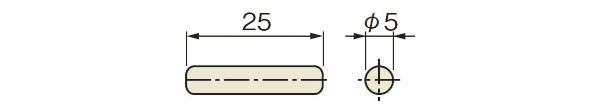

HS-9 下部ガイドピン 寸法図

HS-1
上部レール

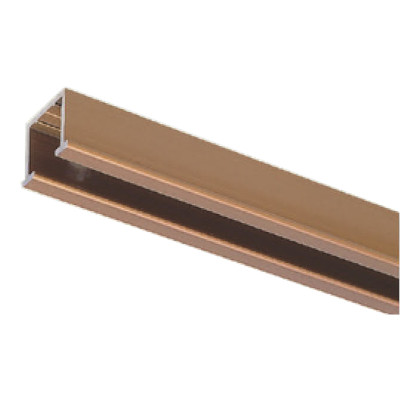

HS-1 上部レール 商品画像
サイズ 2400mm
色 アンバー、シルバー
材質 アルミ押出し材
仕上げ アルマイトアンバ
アルマイトシルバー
ねじ穴 φ3.3穴 φ6.2皿
ねじ穴間隔 320mm（端から80mm）
推奨ねじ +皿タッピンねじ3×16

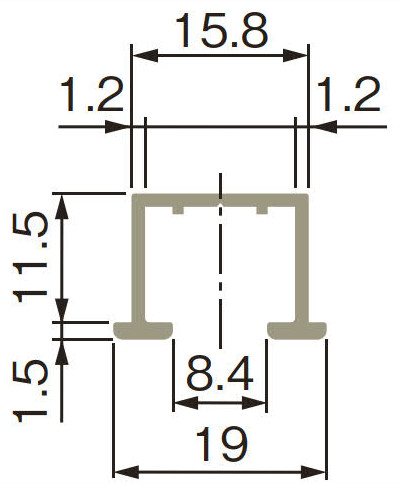

HS-1 上部レール 寸法図
